柔性位移計
柔性位移計是采用電感調頻原理，利用線圈的電感的變化來實現非電量電測。可以把輸入的各種機械物理量如位移參數轉換成電量輸出，可以實現位移測量。最簡單的電感式傳感器應用由測芯和傳感器本體組成，測芯和傳感器本體內的電感線圈有空氣隙，當測芯移動時，磁路中氣隙的磁阻發生變化，從而引起線圈電感的變化，這種電感的變化與銜鐵位置即氣隙大小相對應。因此，只要能測出這種電感量的變化，就能判定銜鐵位移量的大小，且在測桿的前端加了一段彈性的延長桿，保證測點與本體可以上下左右測量，不至于測桿錯位。
主要特點：

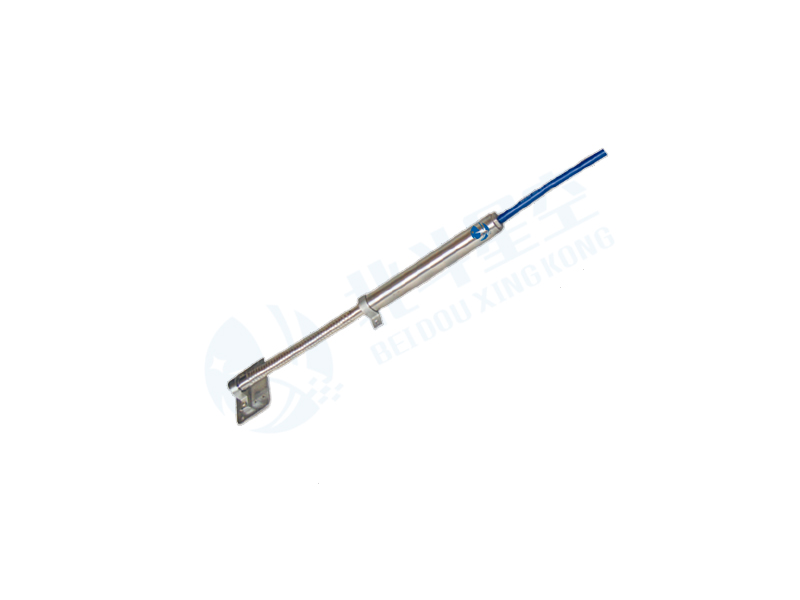

BD-RW200系列柔性位移計是電感調頻類傳感器，用于軟路基或回填路基土工隔柵結構體伸縮張拉的位移測量的監測。
有智能型和高智能型，分別可以實現人工和自動化監測。廣泛應用于公路、鐵路、軟路基和回填路基土工隔柵等工程上。
技術參數：
|
技術指標 |
|

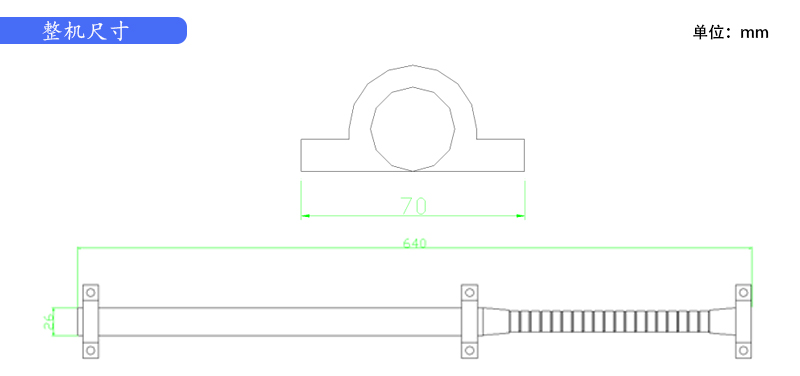

整機尺寸和電氣特征 |
||
|
量程 |
200mm |
|
功耗（典型值） |
＜10mA（﹢12V） |
|
分辨率 |
0.1mm |
|
輸入電壓 |
DC15V~24V |
|
精度 |
0.5mm |
|
環境適應性 |
|
|
啟動時間 |
＜1s |
|
溫 度 |
工作溫度-40℃ ~ +80℃ |
|
輸出參數 |
位移量以及相對位移量 |
|
防護等級 |
IP68可深埋 |
|
輸出信號 |
RS485(北斗自定義) |
|
|
|
|
最大工作速度 |
1m/s |
|
|
|
|
使用壽命 |
500萬次 |
|
|
|
