我國地質和地理環境復雜，氣候條件時空差異大，地質災害種類多、分布廣、危害大，是世界上地質災害最嚴重的國家之一。北斗星空充分利用在地質災害監測方面的技術積累，建立了一套科學完善的地質災害監測預警平臺，實現了地質災害防治管理的科學化、信息化、標準化和可視化。為防災減災決策提供科學依據，為地質災害防治工作質量、效率和管理水平的提高奠定基礎，為省、市、縣國土資源部門。環境監測部門提供一套可靠、實用、專業的地質災害監測和預警系統解決方案。
　　01系統概述
　　北斗星空地質災害監測方案通過傳感技術、物聯網技術、大數據處理技術等新一代信息技術結合專業地質災害監測設備，實現地災數據采集、實時監測、預警預報、信息管理等功能。該方案可廣泛應用于山體滑坡、泥石流、地面沉降、地面裂縫、山體崩塌等地質災害監測項目。

　　此方案主要由前端傳感設備、物聯網、云平臺等重要部分組成，將前端傳感設備接入無線采集儀或物聯網關各大串口，通過數據遠程模塊功能把前端所監測到的數據傳輸至云平臺，提供科學的決策依據與實時監測數據的支持。

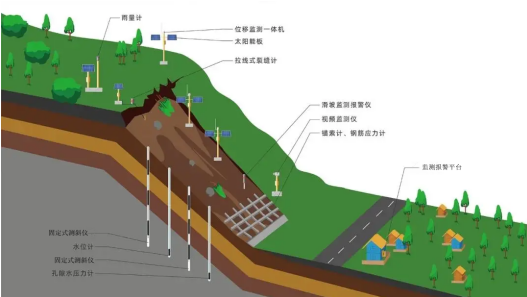

　　邊坡滑坡監測采用無人值守自動化監測，以自主研發的監測云平臺及各類傳感器為核心，充分利用各種監測手段，建立地表和地下深部的三維立體監測網，對邊坡滑坡進行系統、可靠的變形監測。實時監測邊坡滑坡不同部位各類型裂縫的發展過程，巖土體的松弛以及局部坍塌、沉降、隆起活動;地下、地面的變形動態(包括滑坡體變形方向、變形速度、變形范圍等);地下水水位、水量、水化學特征變化;樹木傾斜和各種建筑物變形狀況;降雨以及地震活動等外部環境變化等，據此對邊坡滑坡變形發展和變形趨勢作出預測，判斷其穩定的狀態，給出邊坡失穩預普值，指導施工、反饋設計和檢驗治理效果，了解工程實施后的變化特征，為設計施工及災害預普提供科學依據。

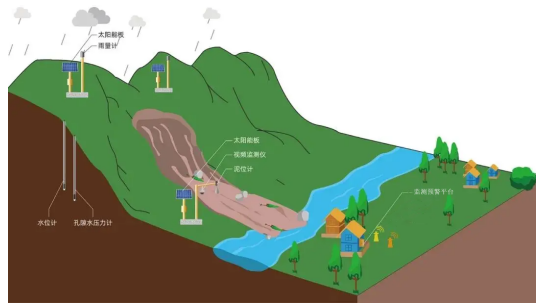

　　泥石流監測主要利用物聯網及多傳感器自組網系統，針對泥石流發生及流動過程中所產生的地聲、次聲、流速、流量、泥位等數據變化，建立泥石流自動監測預普系統，對監測數據進行存儲、管理、統計、分析和發布，從而在泥石流發生前、發生時、發生后進行層層預普，保證預普信息的準確，提高區域地質災害監測預奮技術水平，為防災減災提供技術支持。

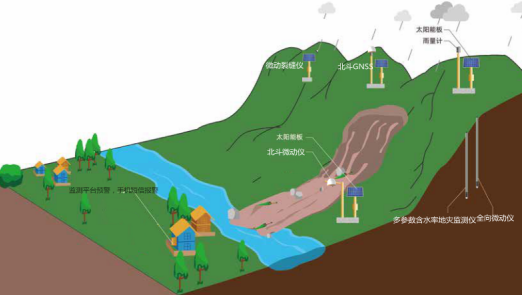

　　地質災害監測主要利用物聯網及多傳感器自組網系統，針對發生及流動過程中所產生的位移，裂縫，降雨量，含水率等數據變化，建立地質災害自動監測預警系統，對監測數據進行存儲、管理、統計、分析和發布，從而在災害發生前、發生時、發生后進行層層預警，保證預警信息的準確，提高區域地質災害監測預警技術水平，為防災減災提供技術支持。

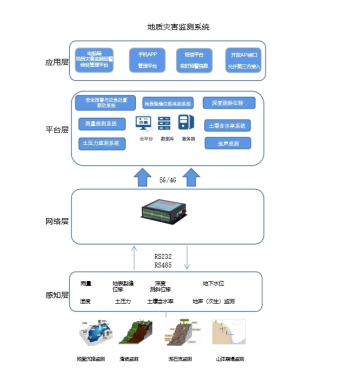

　　02系統結構圖

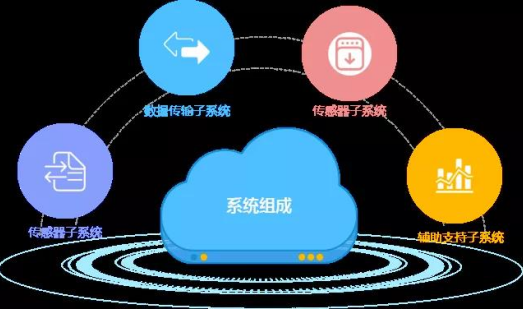

　　采用多種現代高新技術，對傳統的人工安全監測進行改造，實現無人看守，24小時實時監測，為地質災害監測提供強大的技術支持，最大限度保障人民群眾的生命與財產安全。

　　NO.1傳感器子系統
　　傳感器子系統由北斗微動儀、北斗GNSS、雨量計、微動裂縫儀、全向微動儀、多參數含水率地災監測儀等多種傳感器融合的系統，負責監測原始數據的采集。
　　數據傳輸子系統負責將傳感器數據實時傳輸?shù)娇刂浦行模饕ㄟ^GPRS、物聯網e等通訊手段。同時也可根據現場實際環境，采用有線和無線的組合通訊模式，布置最優的通訊方案。
　　NO.2數據處理和控制子系統
　　數據處理和控制子系統是整個監測系統的數據處理與分析中心及系統的監控中心，監控中心服務器實時采集、處理、存儲、分析、顯示、報警各類傳感器數據。
　　NO.3輔助技術子系統
　　有輔助整個自動化監測系統正常運行的設備組成，包括供電、避雷綜合布線及外場機柜等子系統組成，保障整個系統在各種環境下安全穩定、長時間連續工作。
　　NO.4系統特點
　　1、低功耗設計；
　　2、防水等級高；
　　3、數據采集、無線傳輸傳輸、太陽能供電一體化，安裝便捷，成本低；
　　4、性能穩定，可靠性高；
　　5、多種供電方式：市電、電池、太陽能可選。
　　NO.5預警預報
　　當前端設備感應到位移、雨量、傾斜等數據越限時，系統發出報警信號，并將警報數據傳輸至監控平臺，監管人員可利用監控大屏、短信管理，并迅速發布緊急公告。
　　03應用產品介紹
　　1、GNSS位移監測一體機

　　為標準型GNSS產品，主要用于專業位移監測，  能夠同時測量水平位移及垂直位移；具有RTK動態和靜態觀測 模式，可以同時接受三系統八頻衛星定位信號，低功耗，性價比極高，監測、測量通用。
　　主要應用于地質災害位移監測、建筑物變形監測、基坑位移監測、水庫大壩變形監測、地面沉降監測、橋梁變形監測。
　　2、微動

　　微動內置高靈敏度、低耗電，耐用性強的三軸狀態傳感器，組合無線LoRa傳輸模塊、2G等通訊模塊，可自動組網自 動適應搭建網絡環境，克服野外通訊難題。能夠保證遠程實時獲取監測數據、云端采集分析 監測點安全狀態、自動預警報警等功能，也可通過管理平臺 根據需求設置預警報警閾值、采集頻率等。
　　主要應用于山洪泥石流、尾礦庫壩、危巖、崩塌等多類型的巖土地質災害監測。
　　3、北斗微動儀

　　微動內置高靈敏度、低耗電，耐用性強的三軸狀態傳感器，組合無線LoRa傳輸模塊、2G等通訊模塊，可自動組網自 動適應搭建網絡環境，克服野外通訊難題。能夠保證遠程實時獲取監測數據、云端采集分析 監測點安全狀態、自動預警報警等功能，也可通過管理平臺 根據需求設置預警報警閾值、采集頻率等。動態+靜態測量，可修正提高測量精度到1mm，可預判結構穩定性。
　　主要應用于山洪泥石流、尾礦庫壩、危巖、崩塌等多類型的巖土地質災害監測。
　　4、微動裂縫儀

　　微動裂縫計傳感器是高精度普適性形內置數字處理器（高速DSP），帶有 RS485 標準工業總線的振動傳感器，它能將機械振動信號直接轉換為數字化波形數據，并集成了高精度拉線式位移計精度高達0.001mm， 并通過傳感器的RS485 接口傳送到計算機處理，或者普適性協議傳輸?shù)皆破脚_。
　　主要應用用于各種裂縫測量，合適條件的深度測量，長度測量， 變形測量等等。
　　5、多參數含水率地災監測儀

　　多參數含水率地災監測儀傳感器是北斗星空自動化科技公司自主研制開發的一款全系統高精度可以測量土層水分含量，適用于具有代表性土壤的長期不間斷監測，大大節省了人工成本的普適性傳感器內部集成高精度加速度傳感器，傳感器內置的 高速DSP 信號處理器對振動數據進行 FFT（傅立葉變換）分析，并計算出加速度、速度、位移值。傳感器可直接輸出時域和頻域的振動波形數據，內置 高速DSP 處理速度 180MHz、采集速率 4KHz、20 位精度，分析譜線數 1024線，精度誤差小于 0.25%。動態+靜態測量，可預判結構穩定性。
　　主要用于地質災害安全監測、基坑邊坡工程監測、水庫大壩安全監測、地基施工處理監測 、地面沉降監測、礦山安全監測。
　　5、監測平臺軟件

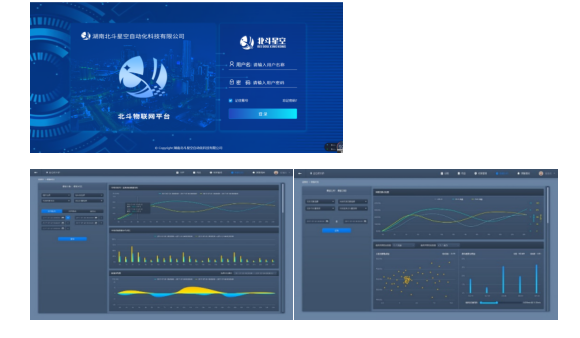

　　在線監測平臺可實現遠程安全監測。數據采集存儲、顯示、轉發等功能，三級報警機制、可同時對幾個監測點的監測項進行統一管理。
